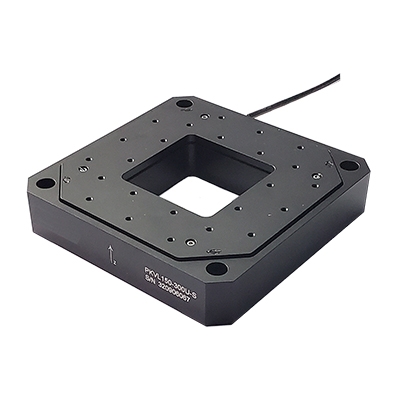

采用壓電陶瓷驅動的Z向壓電納米定位掃描臺，壓電掃描臺內部使用無摩擦、無回差的柔性鉸鏈導向結構，采用有限元仿真分析優化柔性鉸鏈結構，柔性導向系統具有超高的導向精度，且具有高剛性、高負載、無磨損、免維護等特點，壓電掃描臺內置精密位移傳感器進行全閉環的位置反饋，確保了壓電掃描臺具有極佳的運動控制精度，定位精度、分辨率和穩定性可以達到納米量級，定位穩定時間僅為毫秒量級。中空式設計，且中央通孔較大，可更好的集成于顯微及掃描系統中。
咨詢服務熱線：
13162165677規格型號1 | PKVL150-100U-S | PKVL150-200U-S | PKVL150-300U-S | 公差8 |
運動軸 | Z | Z | Z | - |
集成傳感器 | SGS | SGS | SGS | - |
標稱行程范圍2（@0~+120V） | 100 μm | 200 μm | 300 μm | ±10% |
最大行程范圍2（@-20~+150V） | 130 μm | 240 μm | 350 μm | ±20% |
分辨率3 | 1.5 nm | 3.5 nm | 5.0 nm | typ. |
最小移動步長4 | 3.5 nm | 7.0 nm | 10 nm | typ. |
線性誤差 | 0.10% | 0.15% | 0.20% | typ. |
重復定位精度（全行程） | 0.05% | 0.05% | 0.05% | typ. |
角擺偏差（俯仰/偏擺/滾轉） | 20 μrad | 20 μrad | 20 μrad | typ. |
承載能力5 | 50 N | 50 N | 50 N | Max. |
諧振頻率（0g） | 320 Hz | 280 Hz | 250 Hz | ±20% |
運動方向剛度 | 2 N/μm | 1.5 N/μm | 1.0 N/μm | ±20% |
運動方向推力/拉力 | 60N / 20N | 60N / 20N | 60N / 20N | ±20% |
驅動機構 | PZT | PZT | PZT | - |
工作溫度范圍 | -20~+80 ℃ | -20~+80 ℃ | -20~+80 ℃ | typ. |
線纜長度6 | 1.5 m | 1.5 m | 1.5 m | ±10mm |

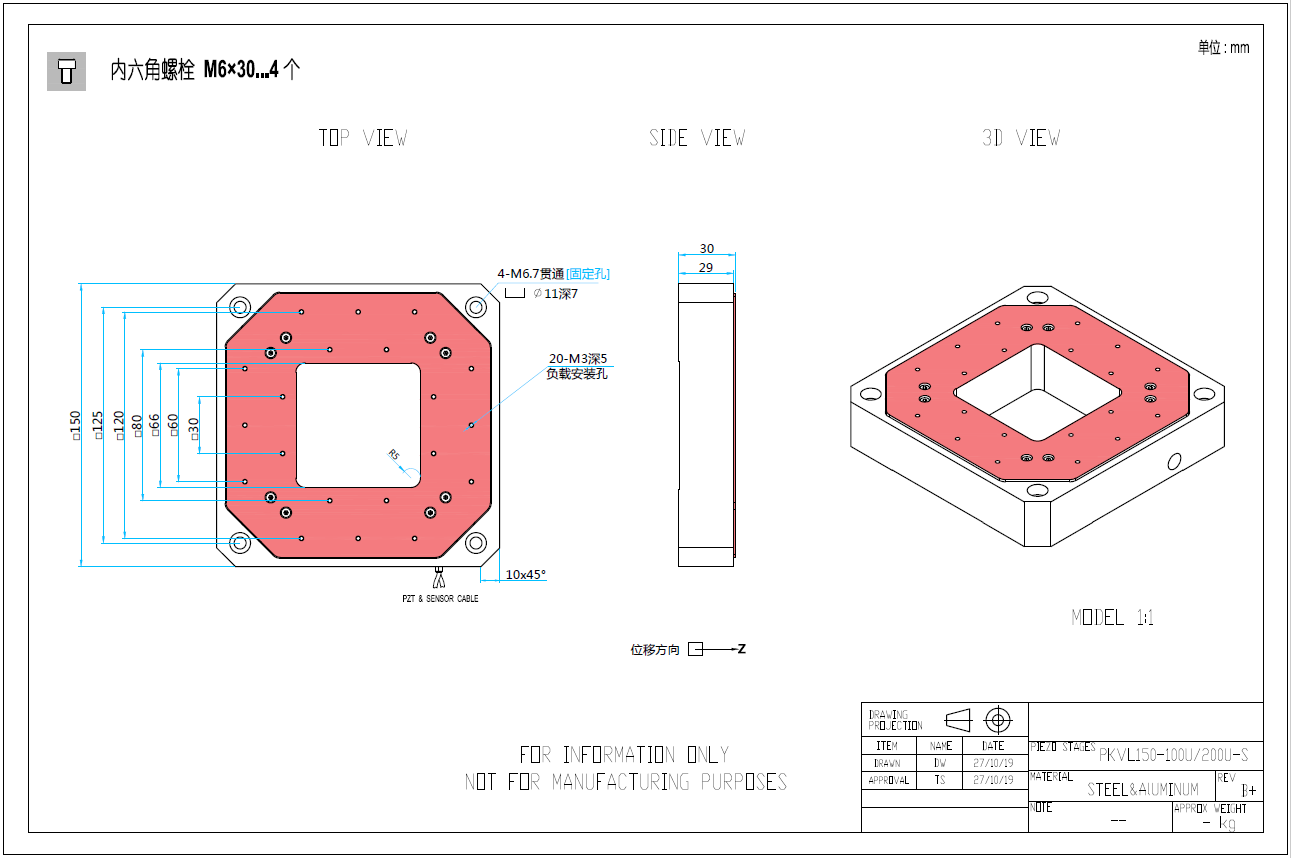

中空尺寸 | 66 × 66 mm | 66 × 66 mm | 66 × 66 mm | - |
外形尺寸（長×寬×高） | 150×150×30 mm | 150×150×30 mm | 150×150×30 mm | - |
重量7 | 1100 g | 1150 g | 1200 g | ±5% |
PZT&Sensor連接器 | LEMO | LEMO | LEMO | - |
本體材質 | 鋁、鋼 | 鋁、鋼 | 鋁、鋼 | - |
注：所有規格參數基于室溫（22°C±3°C）測得，欲了解更多信息，請與我們聯系。表中“-”表示為不適用。
1.尾綴“-S”為閉環，內置位置傳感器。開環尾綴不帶“-S，無線性誤差、重復度數據。
2.最大驅動電壓為-20V~+150V，對于高可靠的長期使用，建議驅動電壓在 0...+120V，更大行程請咨詢。出廠為標稱行程。
3.分辨率即定位噪聲。因為壓電陶瓷納米定位系統無摩擦，所以系統分辨率僅受放大器噪聲和測量技術的限制。通常使用RMS（1σ）值進行測量和指定。
4.指通過干涉儀測得的壓電平臺可移動的最小步長值，它主要由壓電控制器的DAC分辨率決定。最佳情況下，參數表中為16-Bit對應的位移步長值。
5.軸向載荷，更高的負載請咨詢，注意超出標稱負荷會對柔性機構造成損壞。
6.更長的線纜長度請咨詢。
7.臺體重量不包括線纜及連接器的重量。
8.公差中Max.表示最大值；typ.表示標準典型數據值，檢測報告中會給出實際的測量數據值。
