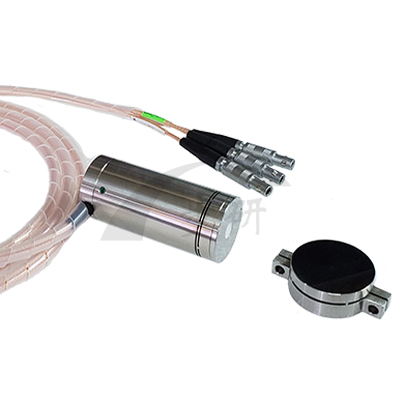

壓電偏轉鏡 ∣ PT3V25-1000S
應用領域：圖像處理/穩定，光學捕獲，激光掃描/光束偏轉，激光調諧，激光束穩定
- 運動方向： Z+θx、θy 軸
- 標稱行程： 30 μm+5.0 mrad、5.0 mrad（閉環）

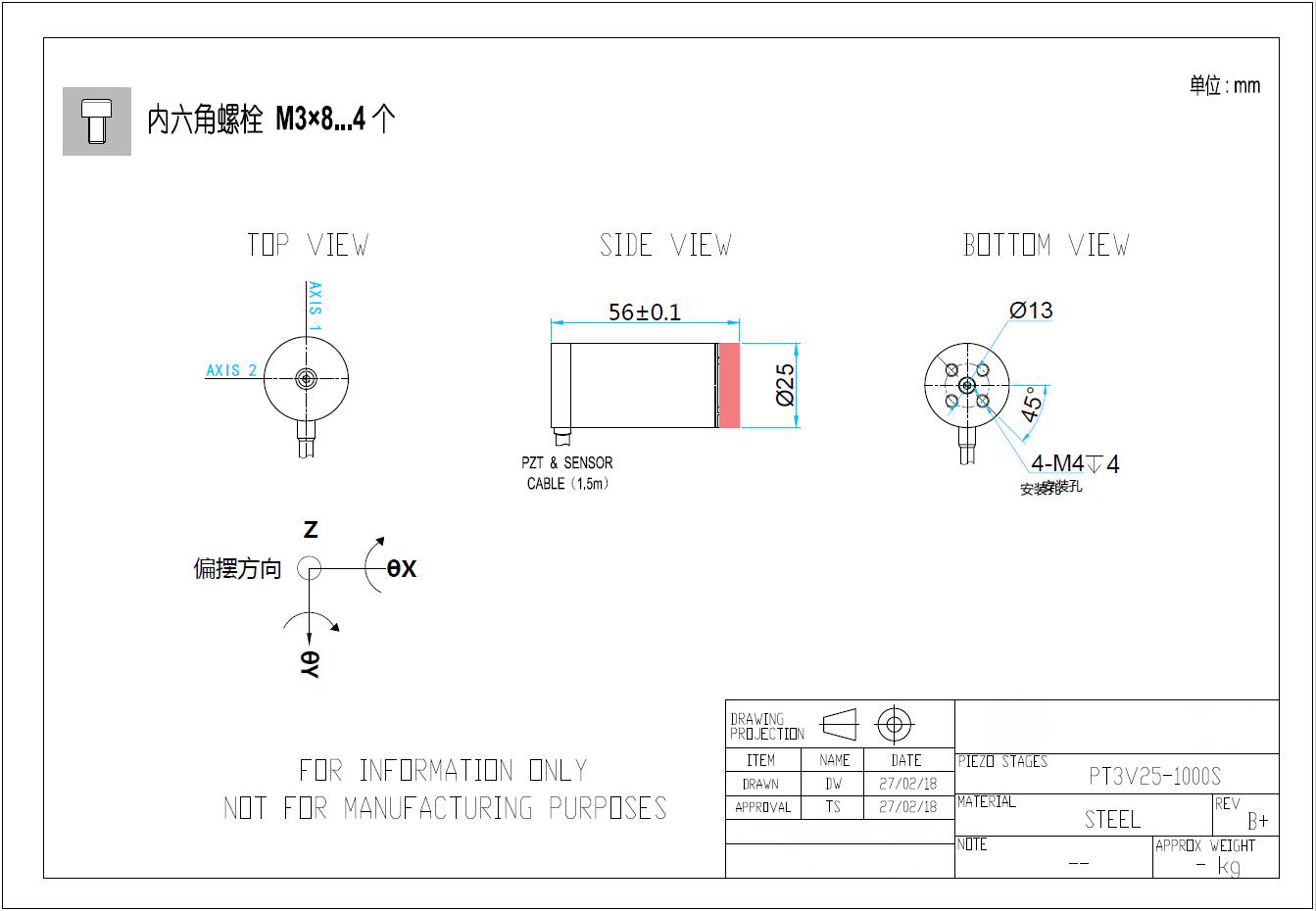

- 外形尺寸： Φ25×56 mm
咨詢服務熱線：
13162165677規格型號1 | PT3V25-1000S | PT3V25-1000S-S | 公差8 |
運動軸 | Z+θx、θy | Z+θx、θy | - |
集成傳感器 | - | SGS | - |
標稱行程范圍2（@0~+120V） | (Z)30μm、(θxθy)1000”[Sec] ≈5.0 mrad軸 | (Z)30μm、(θxθy)1000”[Sec] ≈5.0 mrad軸 | ±10% |
最大行程范圍2（@-20~+150V） | (Z)40μm、(θxθy)1200”[Sec] ≈6.0 mrad軸 | (Z)40μm、(θxθy)1200”[Sec] ≈6.0 mrad軸 | ±20% |
分辨率3 | （Z）0.3nm、（θx、θy）0.05 μrad | （Z）0.5nm、（θx、θy）0.1 μrad | typ. |
最小移動步長4 | （Z）1nm、（θx、θy）0.2 μrad | （Z）1nm、（θx、θy）0.2 μrad | typ. |
線性誤差 | - | 0.1% | typ. |
重復定位精度 | - | 0.05 % | typ. |
承載能力5 | ?25mm光學鏡片 | ?25mm光學鏡片 | typ. |
諧振頻率（0g） | 2000 Hz | 2000 Hz | ±20% |
驅動機構 | PZT | PZT | - |
工作溫度范圍 | -20~+80 ℃ | -20~+80 ℃ | typ. |
線纜長度6 | 1.5 m | 1.5 m | ±10mm |
外形尺寸（直徑×H） | Φ25×56 mm | Φ25×56 mm | - |
重量7 | 350 g | 350 g | ±5% |
PZT&Sensor連接器 | LEMO | LEMO | - |
本體材質 | 鋼 | 鋼 | - |
注：所有規格參數基于室溫（22°C±3°C）測得，欲了解更多信息，請與我們聯系。表中“-”表示為不適用。
1.尾綴“-S”為閉環，內置位置傳感器。開環尾綴不帶“-S，無線性誤差、重復度數據。
2.最大驅動電壓為-20V~+150V，對于高可靠的長期使用，建議驅動電壓在 0...+120V，更大行程請咨詢。出廠為標稱行程。
3.分辨率即定位噪聲。因為壓電陶瓷納米定位系統無摩擦，所以系統分辨率僅受放大器噪聲和測量技術的限制。通常使用RMS（1σ）值進行測量和指定。
4.指通過干涉儀測得的壓電平臺可移動的最小步長值，它主要由壓電控制器的DAC分辨率決定。最佳情況下，參數表中為16-Bit對應的位移步長值。
5.軸向載荷，更高的負載請咨詢，注意超出標稱負荷會對柔性機構造成損壞。
6.更長的線纜長度請咨詢。
7.臺體重量不包括線纜及連接器的重量。
8.公差中Max.表示最大值；typ.表示標準典型數據值，檢測報告中會給出實際的測量數據值。
