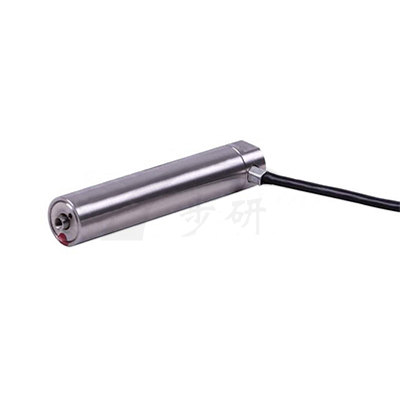

壓電促動器 ∣ Φ12mm系列
應用領域： 計量、干涉、主動和適應光學、減震抑震、精密機械和機械加工。產品可提供開環或閉環帶反饋的版本。
- 運動方向： X / Z
- 標稱行程： 9 ~ 152 μm
- 分辨率： 亞納米級
- 標稱出力： 1200 N
咨詢服務熱線：
13162165677規格型號 | 標稱行程 μm±10% | 驅動電壓 Max. V | 外殼長度L mm±0.03 | 諧振頻率 @0g. Hz | 軸向剛度 N/μm | 靜電容量 μF±20% | 軸向負載 Max. N | 軸向拉力 Max. N |
PAL 7 VS12 | 9 | 0...+150 | 19 | 40K | 120 | 0.8 | 1200 | 200 |
PAL 20 VS12 | 19 | 0...+150 | 28 | 30K | 60 | 1.8 | 1200 | 200 |
PAL 40 VS12 | 38 | 0...+150 | 46 | 20K | 25 | 3.6 | 1200 | 200 |
PAL 60 VS12 | 57 | 0...+150 | 64 | 15K | 15 | 5.4 | 1200 | 200 |
PAL 80 VS12 | 76 | 0...+150 | 82 | 12K | 12 | 7.2 | 1200 | 200 |
PAL 100 VS12 | 95 | 0...+150 | 100 | 10K | 10 | 9.0 | 1200 | 200 |
PAL 120 VS12 | 114 | 0...+150 | 118 | 8K | 8 | 11 | 1200 | 200 |
PAL 140 VS12 | 133 | 0...+150 | 136 | 6K | 7 | 13 | 1200 | 200 |
PAL 160 VS12 | 152 | 0...+150 | 154 | 5K | 6 | 15 | 1200 | 200 |
PAL ＞ 160 VS12 | ＞ 160 | 請咨詢銷售工程師。 | ||||||
注：1.最大驅動電壓為0~+150V，對于高可靠的長期使用，建議驅動電壓在 0...+120V。
2.內置閉環(SGS) 位置反饋系統版本的線性度為0.1%F.S.，重復定位精度為0.05%F.S.。
3.電壓連接：LEMO FFA.00.250同軸電纜RG 178，標稱長度1.5米。（可選BNC連接器）
4.工作溫度范圍：-20~+80°C。
5.外殼及運動端材料：不銹鋼。
6.所有規格參數基于室溫（22°C±3°C）。
7.欲了解更多信息，請與我們聯系。
移動端可替換裝置
更換用的移動頂端，用于封裝壓電促動器，這些驅動器頂端提供了額外的機械接口，轉接由耐用的不銹鋼精密加工而成，精度高，壽命長。
提供外螺紋端轉平面端、外螺紋端轉球面端、內螺紋端轉平面端、內螺紋端轉球面端
材質：不銹鋼
