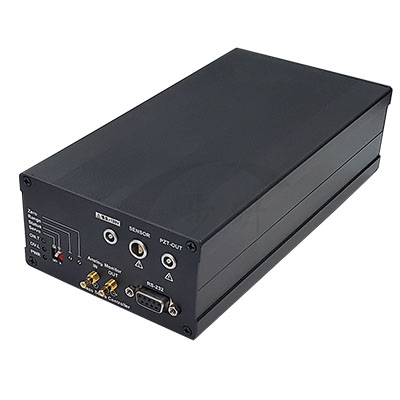

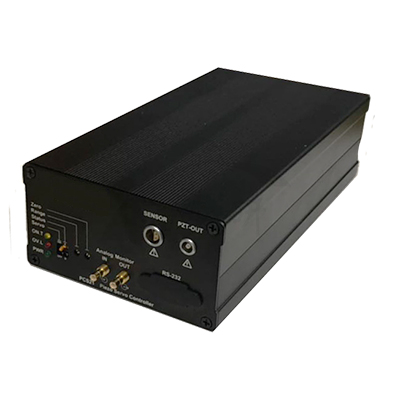

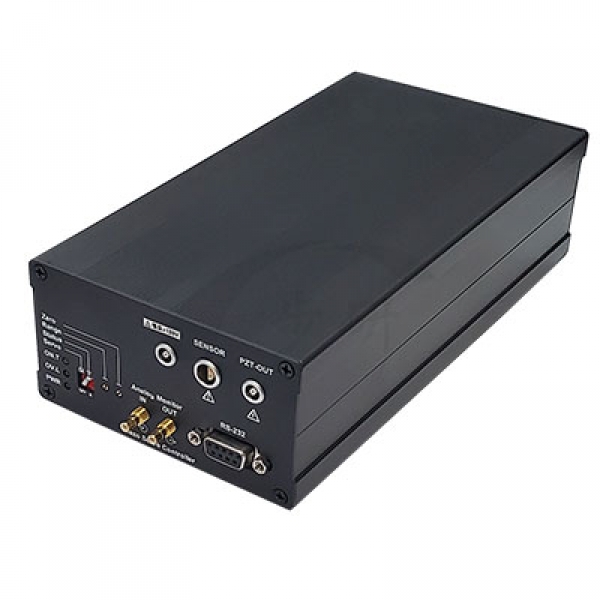

壓電控制器 ▏PCS211S/210S
產品特性：緊湊型、成本優化的數字式集成式OEM壓電控制器

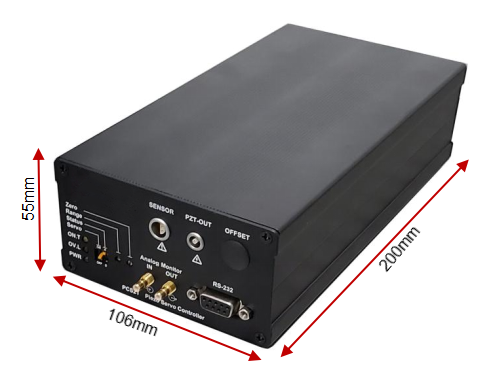

- 外形尺寸： 106×200×55mm
- 電壓定制： 0~+120V（可選+150V）
- 通道定制： 1通道
- 控制方式： 模擬控制/通信控制
咨詢服務熱線：
13162165677規格型號 | PCS210S | PCS211S |
通道數量 | 1 | 1 |
傳感器類型 | SGS | SGS |
標準控制接口 | 模擬電壓 0～+10V | 模擬電壓 0～+10V |
模擬輸入連接器 | SMB | SMB |
模擬輸入阻抗 | 100KΩ | 100KΩ |
標配輸出電壓 | 0~+120V (可選0～+150V) | 0~+120V (可選0～+150V) |
電壓增益 | 12倍（(可選15倍） | 12倍（(可選15倍） |
空載帶寬（滿量程） | 1kHz | 1kHz |
平均輸出電流 | 60mA | 60mA |
峰值輸出電流 | 1000mA | 1000mA |
輸出功率 | 7W | 7W |
紋波噪聲 | 3.5mVp-p | 3.5mVp-p |
PZT輸出連接器 | LEMO ERA.00.250.CTL | LEMO ERA.00.250.CTL |
保護電路 | 短路、功率限制 | 短路、功率限制 |
伺服特性 | 模擬P-I算法+陷波濾波+低通濾波 | 模擬P-I算法+陷波濾波+低通濾波 |
Seneor傳感輸入連接器 | LEMO ERA.0S.304.CLL | LEMO ERA.0S.304.CLL |
Seneor傳感輸出連接器 | SMB | SMB |
通信接口 | - | RS-232 |
MCU處理器 | - | DSP 32位浮點150MHz |
D/A轉換器 | - | 16Bit |
A/D轉換器 | - | 16Bit |
操作系統 | - | Windows xp/ 7 / 10 |
電壓輸出分辨率 | 取決于信號源分辨率 | 1/30000 F.S. |
工作溫度 | 0~+50℃ | 0~+50℃ |
尺寸（W×D×H） | 106×200×55mm（不含連接器尺寸） | 106×200×55mm（不含連接器尺寸） |
工作電壓 | AC220V±10%, 50/60Hz | AC220V±10%, 50/60Hz |
重量 | 1800g | 1850g |
規格型號 | PCS210S（含一路恒壓） | PCS211S（含一路恒壓） |
通道數量 | 2x驅動、1x傳感 | 2x驅動、1x傳感 |
傳感器類型 | SGS | SGS |
標準控制接口 | 模擬電壓 0～+10V | 模擬電壓 0～+10V |
模擬輸入連接器 | SMB | SMB |
模擬輸入阻抗 | 100KΩ | 100KΩ |
標配輸出電壓 | 0~+120V (恒壓120V輸出) | 0~+120V (可選0～+150V) |
電壓增益 | 12倍 | 12倍（(可選15倍） |
空載帶寬（滿量程） | 1kHz | 1kHz |
平均輸出電流 | 60mA | 60mA |
峰值輸出電流 | 1000mA | 1000mA |
輸出功率 | 7W | 7W |
紋波噪聲 | 3.5mVp-p | 3.5mVp-p |
PZT輸出連接器 | 2xLEMO ERA.00.250.CTL | 2xLEMO ERA.00.250.CTL |
保護電路 | 短路、功率限制 | 短路、功率限制 |
伺服特性 | 模擬P-I算法+陷波濾波+低通濾波 | 模擬P-I算法+陷波濾波+低通濾波 |
Seneor傳感輸入連接器 | 1xLEMO ERA.0S.304.CLL | 1xLEMO ERA.0S.304.CLL |
Seneor傳感輸出連接器 | SMB | SMB |
通信接口 | - | RS-232 |
MCU處理器 | - | DSP 32位浮點150MHz |
D/A轉換器 | - | 16Bit |
A/D轉換器 | - | 16Bit |
操作系統 | - | Windows xp/ 7 / 10 |
電壓輸出分辨率 | 取決于信號源分辨率 | 1/30000 F.S. |
工作溫度 | 0~+50℃ | 0~+50℃ |
尺寸（W×D×H） | 106×200×55mm（不含連接器尺寸） | 106×200×55mm（不含連接器尺寸） |
工作電壓 | AC220V±10%, 50/60Hz | AC220V±10%, 50/60Hz |
重量 | 1800g | 1850g |
注：技術參數提供定制。
