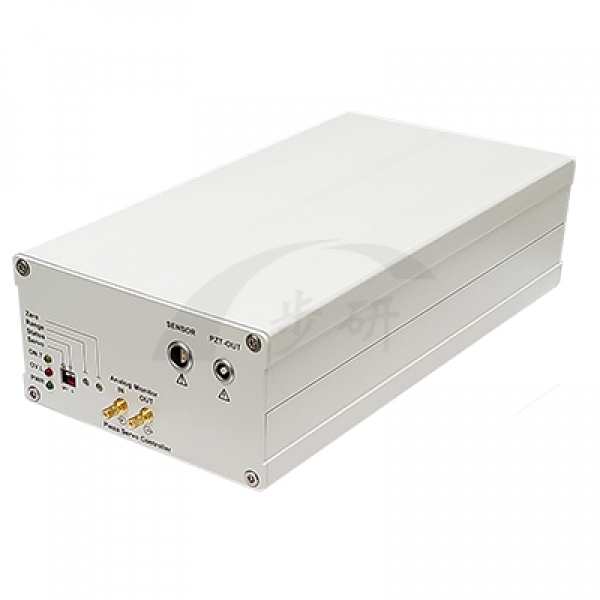

壓電控制器 ▏PCS410S
產品特性：具有1100伏輸出電壓的高功率閉環伺服控制器。
- 標稱行程： 0~+1000V

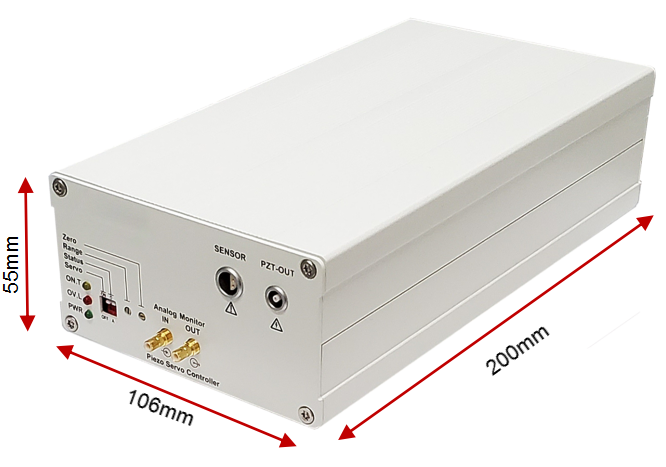

- 外形尺寸： 106×200×55mm（不含連接器尺寸）
- 通道定制： 1通道
- 控制方式： 模擬控制
咨詢服務熱線：
13162165677規格型號 | PCS410S.1 | PCS410S.2 |
通道數量 | 1 | 1 |
傳感器類型 | SGS | SGS |
標準控制接口 | 模擬電壓 0～+11V | 模擬電壓 0～+11V |
模擬輸入連接器 | SMB | SMB |
模擬輸入阻抗 | 100KΩ | 100KΩ |
標配輸出電壓 | 0~+1100V | 默認0~+1100V、【可選擇：-260~+780V、-550~+550V、+260~-780V、-3~-1100V】 |
電壓增益 | +100 ±1倍 | +100 ±1倍、【可選擇-100 ±1】 |
空載帶寬（滿量程） | 50Hz | 50Hz |
平均輸出電流 | 12mA | 12mA |
峰值輸出電流 | 50mA | 50mA |
平均輸出功率 | 13W | 13W |
紋波噪聲 | 30mVp-p | 30mVp-p |
PZT輸出連接器 | LEMO ERA.00.250.CTL | LEMO ERA.00.250.CTL |
保護電路 | 短路、功率限制 | 短路、功率限制 |
伺服特性 | 模擬P-I算法+陷波濾波+低通濾波 | 模擬P-I算法+陷波濾波+低通濾波 |
Seneor傳感輸入連接器 | LEMO ERA.0S.304.CLL | LEMO ERA.0S.304.CLL |
Seneor傳感輸出連接器 | SMB | SMB |
通信接口 | - | - |
MCU處理器 | - | - |
D/A轉換器 | - | - |
A/D轉換器 | - | - |
操作系統 | - | - |
電壓輸出分辨率 | 取決于信號源分辨率 | 取決于信號源分辨率 |
工作溫度 | 0~+50℃ | 0~+50℃ |
尺寸（W×D×H） | 106×200×55mm（不含連接器尺寸） | 106×200×55mm（不含連接器尺寸） |
工作電壓 | DC24V±10%/1A | DC24V±10%/1A |
重量 | 900g | 900g |
注：可選模擬DC-OFFSET接口模式。
