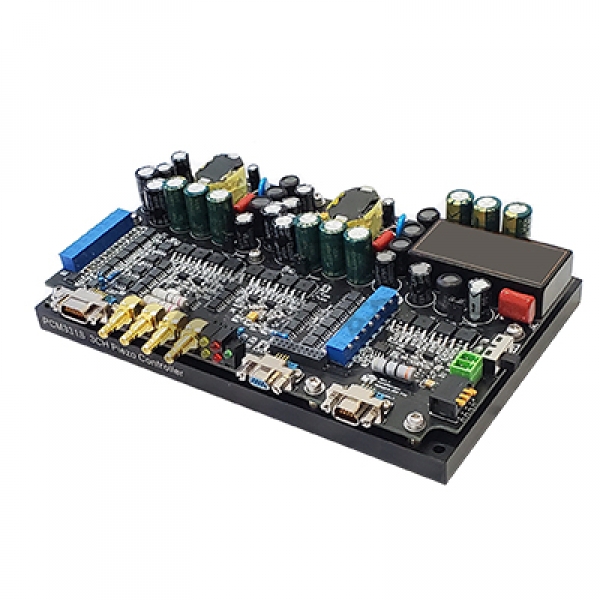

壓電控制器 ▏PCM331S/PCM330S
集成壓電控制器是專為驅動壓電偏轉鏡而設計，可通過上位機軟件或者外部模擬信號控制，且具有開/閉環切換控制功能。DC24V供電便于設備間的集成。
- 外形尺寸： 105×175×35mm
- 電壓定制： 0~+120V
- 通道定制： 3通道(含1路恒壓)
- 控制方式： 模擬控制/RS232/RS422
- 商品特性： 工業級
咨詢服務熱線：
13162165677規格型號 | PCM330S | PCM331S | ||
通道數量 | 3（1路恒壓驅動） | 3（1路恒壓驅動） | ||
傳感器類型 | SGS | SGS | ||
標準控制接口 | 模擬電壓 0～+10V | 模擬電壓 0～+10V | ||
模擬輸入連接器 | SMB | SMB | ||
模擬輸入阻抗 | 100KΩ | 100KΩ | ||
標配輸出電壓 | 0~+120V (可選0～+150V) | 0~+120V (可選0～+150V) | ||
電壓增益 | 12倍 | 12倍 | ||
空載帶寬（滿量程） | 1kHz | 1kHz | ||
平均輸出電流 | 60mA | 60mA | ||
峰值輸出電流 | 1000mA | 1000mA | ||
輸出功率 | 6W/通道 | 6W/通道 | ||
紋波噪聲 | 10mVp-p（1.8uF） | 10mVp-p（1.8uF） | ||
PZT&Seneor連接器 | J30J-15 | J30J-15 | ||
保護電路 | 短路、功率限制 | 短路、功率限制 | ||
伺服特性 | 模擬P-I算法+陷波濾波+低通濾波 | 模擬P-I算法+陷波濾波+低通濾波 | ||
Seneor傳感輸出連接器 | SMB | SMB | ||
通信接口 | - | RS-232/RS422（J30J-9連接器） | ||
MCU處理器 | - | ARM32位/DSP 32位浮點150MHz | ||
D/A轉換器 | - | 16Bit | ||
A/D轉換器 | - | 16Bit | ||
操作系統 | - | Windows xp/ 7 / 10 | ||
電壓輸出分辨率 | 取決于信號源分辨率 | 1/30000 F.S. | ||
工作溫度 | 0~+50℃ | 0~+50℃ | ||
尺寸（W×D×H） | 105×175×35mm（不含連接器尺寸） | 105×175×35mm（不含連接器尺寸） | ||
工作電壓 | DC12~30V/2A（推薦24VDC，紋波20mVpp），J30J連接器 | DC12~30V/2A（推薦24VDC，紋波20mVpp），J30J-9連接器 | ||
重量 | 200g | 220g | ||
